چرا ایمنی آرایه خورشیدی شما به انتخاب فیوز DC فتوولتائیک مناسب بستگی دارد

2025-11-18 0 برای من پیام بگذارید

مهم نیست که در کدام نیروگاه خورشیدی قدم می گذارید، کدام کابینت اینورتر تجاری را باز می کنید، یا کدام سیستم فتوولتائیک پشت بام مسکونی را که بازرسی می کنید، یک جزء اغلب نادیده گرفته شده و در عین حال حیاتی را خواهید یافت:فیوز فتوولتائیک DC. یک نامناسبفیوز فتوولتائیک DCمی تواند نه تنها ایمنی را به خطر بیندازد بلکه باعث خسارات مالی قابل توجهی نیز شود. چه چیزی این دستگاه کوچک را ضروری می کند؟ چرا کارشناسان به طور مداوم انتخاب می کنندژنگائوفیوزها؟ بیایید با هم اسرار آن را فاش کنیم.

چالش های منحصر به فرد

برخلاف جریان متناوب (AC) که در خانه خود استفاده می کنید، پنل های خورشیدی جریان مستقیم (DC) تولید می کنند. این DC دارای ویژگی های منحصر به فرد و بالقوه خطرناک است:

1. ولتاژ پیوسته و جریان بالا: مدارهای DC به خصوص در زیر نور شدید خورشید، نزدیک به حداکثر ولتاژ خود کار می کنند. برخلاف AC، یک اتصال کوتاه در نقطه صفر بعدی ناپدید نمی شود. قوس حاصل می تواند بسیار بیشتر دوام بیاورد و دمای کافی برای ذوب فلز و ایجاد آتش سوزی ایجاد کند.

2. امپدانس کم منبع: پانل های خورشیدی مقاومت داخلی بسیار کمی دارند. هنگامی که یک اتصال کوتاه رخ می دهد، یک موج عظیم جریان تقریباً آنی ایجاد می شود. بدون محافظ واکنش سریع، کابل ها و کانکتورها می توانند فوراً بسوزند.

3. آرایه های پیچیده: پنل های خورشیدی متصل به سری ولتاژهای بالا (معمولاً 600 ولت، 1000 ولت یا 1500 ولت DC) تولید می کنند. حفاظت از هر پانل یا آرایه به فیوزهای هماهنگ، قابل اعتماد و با ولتاژ بالا در جعبه ترکیب کننده نیاز دارد.

دقیقاً به همین دلیل است که فیوزهای استاندارد AC نمی توانند به طور ایمن از مدارهای خورشیدی DC محافظت کنند. آنها فاقد طراحی خاص مورد نیاز برای خاموش کردن موثر قوس های DC با ولتاژ بالا هستند. فقطفیوزهای فتوولتائیک DCطراحی شده به طور خاص برای تولید برق فتوولتائیک دارای طراحی مهندسی و آزمایش های دقیق مورد نیاز برای انجام این کار است.

هدف از فیوز DC فتوولتائیک

هدف اصلی ازفیوزهای DC فتوولتائیکساده است: جداسازی خطاها قبل از وقوع فاجعه. به طور خاص، آنها در برابر دو خطر اصلی محافظت می کنند:

1. اتصال کوتاه: اتصال کوتاه ناشی از آسیب خط، خرابی اتصال، نفوذ رطوبت، آسیب جوندگان، خرابی قطعات یا نصب نامناسب مسیری با مقاومت کم ایجاد می‌کند که منجر به افزایش جریان غیرقابل کنترل می‌شود. فیوزهای فتوولتائیک DC فوراً این اضافه بار را تشخیص داده و اجزای داخلی خود را ذوب می کنند و مدار را با خیال راحت قطع می کنند و از آسیب در بالادست (پانل ها، اینورترها) و پایین دست (خطوط ذوب شده، آتش سوزی) جلوگیری می کنند.

2. جریان معکوس: هنگامی که یک رشته در یک سیستم موازی بزرگ از کار می افتد، جریان معکوس می تواند رخ دهد. پانل معیوب به عنوان یک جاذب جریان عمل می کند و باعث می شود مدار معمولی جریان را از طریق پانل معیوب به عقب براند. این جریان معکوس می تواند باعث گرم شدن بیش از حد و آسیب دائمی به پانل آسیب دیده شود. از نظر استراتژیک نصب فیوزهای فتوولتائیک DC مانند یک شیر یک طرفه عمل می کند و این جریان معکوس را مسدود می کند و از آسیب جلوگیری می کند.

فیوز فتوولتائیک DC تجهیزات حفاظتی حیاتی در سیستم های خورشیدی هستند:

نقاط قرارگیری بحرانی برای فیوزهای فتوولتائیک DC	در برابر محافظت می کند	نتیجه بدون حفاظت
ورودی های جعبه ترکیبی	جریان اضافه در رشته های پانل جداگانه که به ترکیب کننده تغذیه می شود.	خطا در یک رشته جریان مخرب را از تمام رشته‌های موازی، کابل‌ها، پایانه‌ها و کل جعبه می‌کشد.
خروجی رشته های سری	جریان معکوس که به یک رشته دارای خطا برمی گردد (همانطور که در بالا توضیح داده شد).	گرمای بیش از حد و آسیب دائمی به پانل های رشته معیوب. تلفات قابل توجه قدرت
بین ترکیب‌کننده‌های رشته‌ای و اینورترهای مرکزی	اتصال کوتاه عمده در امتداد کابل های تغذیه کننده بزرگتر یا قبل از ورودی DC اینورتر رخ می دهد.	خطر آتش‌سوزی فاجعه‌بار قوس الکتریکی در طول مسیرهای DC اصلی محافظت نشده؛ غلبه بر حفاظت DC اینورتر.
داخل مبدل/بهینه سازهای DC-DC	خطاهای داخلی در واحد تبدیل برق	آسیب فراتر از مبدل گسترش می یابد و به طور بالقوه بر سایر اجزا یا مدارها تأثیر می گذارد. خطر آتش سوزی
رشته های باتری در سیستم های DC-coupled	اتصال کوتاه در بانک های باتری با ظرفیت بالا و انرژی بالا.	تخلیه کنترل نشده منجر به فرار حرارتی احتمالی، آتش سوزی، انفجار.

1. سیستم AC من از فیوزهای استاندارد استفاده می کند، چرا نمی توانم از این فیوزها برای محافظت مستقیم از پانل های خورشیدی خود استفاده کنم؟

مطلقا نه. فیوزهای AC استاندارد فقط برای مدارهای AC آزمایش می شوند. فیزیک خاموش کردن قوس های DC (به ویژه تحت ولتاژهای بالا که در سیستم های خورشیدی رایج است) بسیار پیچیده تر است. قوس های AC در نقطه عبور ولتاژ صفر، 100 تا 120 بار در ثانیه خاموش می شوند. با این حال، قوس های DC این نقطه خاموش را ندارند. آنها همچنان به شدت می سوزند و منجر به گرم شدن بیش از حد، انفجار و حتی آتش سوزی می شوند. فیوزهای DC فتوولتائیک دارای گواهینامه و به طور ویژه با محفظه ها و مواد خاموش کننده قوس منحصر به فرد طراحی شده اند تا به طور ایمن قوس های DC ولتاژ بالا پیوسته را در عرض میلی ثانیه قطع کنند.

2. چگونه می توانم بدانم چه درجه آمپری را باید برای فیوز DC فتوولتائیک خود انتخاب کنم؟

مشخصات فیوز باید بر اساس جریان مدار خاصی که از آن محافظت می کند تعیین شود. این به محاسبات نیاز دارد: تعیین جریان اتصال کوتاه رشته/پانل (Isc): تحت شرایط تست استاندارد (STC)، حداکثر امتیاز Isc را برای پانل یا رشته پیدا کنید.

اعمال حاشیه ایمنی: بهترین روش توصیه می کند که درجه بندی فیوزها را روی 125% تا 150% Isc (توزیع جریان قطعی) تنظیم کنید. (به عنوان مثال، اگر Isc رشته 10A باشد، فیوز باید 12A یا 15A باشد). این یک حاشیه برای تغییرات در جریان عملیاتی معمولی فراهم می‌کند و در عین حال اطمینان می‌دهد که می‌تواند در برابر جریان‌های خطا بسیار بیشتر از جریان عملیاتی معمولی مقاومت کند. همیشه به دفترچه راهنمای نصب، کدهای ملی برق (NEC، IEC) و مشخصات تجهیزات پایین دستی (جعبه های کمباین، اینورترها) مراجعه کنید—اینها معمولاً درجه فیوزهای مورد نیاز را مشخص می کنند. فیوزهای با نام پایین می توانند منجر به ضربه های کاذب شوند، در حالی که فیوزهای دارای رتبه بیش از حد خطرناک هستند و مشخصات را نقض می کنند.

3. فیوز من سوخت. علل شایع چیست؟

فیوز سوخته نشان می دهد که عملکرد حیاتی خود را کامل کرده است. دلایل رایج عبارتند از: خطاهای اتصال کوتاه: عایق کابل آسیب دیده، اتصالات شل که باعث ایجاد قوس الکتریکی می شود، خرابی عایق ترمینال، آسیب فیزیکی به سیم کشی یا تجهیزات، و خرابی قطعات داخلی.

اضافه بار شدید: جریان به طور مداوم و به طور قابل توجهی از جریان نامی فیوز فراتر می رود (این نسبت به یک اتصال کوتاه رایج نیست، اما اگر سیم کشی یا قطعه به شدت کوچک باشد، ممکن است رخ دهد؛ با این حال، ابتدا باید دستگاه محافظ مدار خاموش شود).

دمیدن نادرست: در حالی که دمیدن نادرست فیوزهای باکیفیت نادر است، اگر مشخصات فیوز کمی خاموش باشد، عملکرد به دلیل کهنگی/محیط شدید کاهش یابد، اتصالات ضعیف باعث گرم شدن بیش از حد ترمینال های نگهدارنده فیوز شود یا نقص های تولیدی وجود داشته باشد، ممکن است رخ دهد.

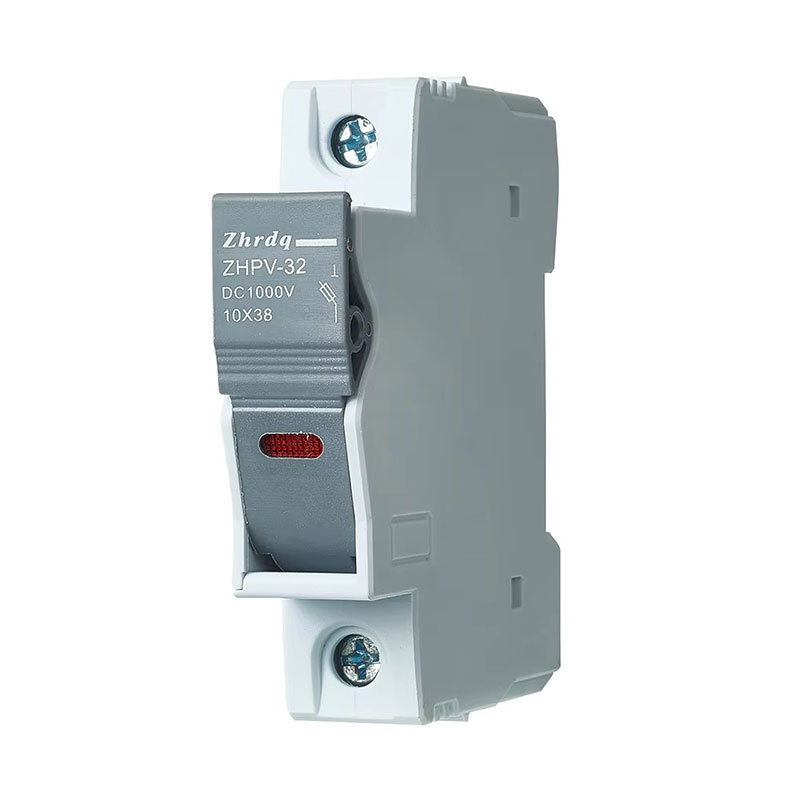

Photovoltaic DC Fuse

آرایه خورشیدی شما ممکن است برای مدت کوتاهی بدون اندازه و تاییدیه مناسب کار کندفیوزهای DC فتوولتائیکاما "عملیات" به معنای چیزی بیش از تولید برق است. این به معنای عملکرد قابل اعتماد و ایمن برای دهه های آینده است. هر جعبه ترکیبی و هر رشته کابل می‌تواند نقطه‌ای از خرابی باشد که به طور بالقوه در شرایط خاص دچار اختلال می‌شود. استفاده از فیوزهای نامرغوب یا دور زدن حفاظت یک میانبر نیست، بلکه خطری غیرقابل قبول برای تکنسین ها، اموال و سرمایه گذاری شماست.

فیوزهای ژنگائونشان دهنده ایمنی مهندسی آنها با استانداردهای سخت‌گیرانه تولید شده و در محیط‌های خشن جهانی به اثبات رسیده‌اند، آن‌ها حفاظت حیاتی با واکنش سریع و با ظرفیت شکستن بالا مورد نیاز سیستم‌های فتوولتائیک مدرن را ارائه می‌کنند.
