فیوز جریان بالا 415 ولت IEC 60269 چه مزایای ایمنی و عملکرد را برای سیستم های توزیع برق صنعتی ارائه می دهد؟

1. طراحی هسته و تعریف استاندارد محصولات فیوز جریان بالا IEC 60269

IEC 60269 چارچوب استاندارد جهانی یکپارچه را برای فیوزهای با ظرفیت شکست بالا ولتاژ پایین تشکیل می دهد که قوانین سختگیرانه ای را برای ولتاژ نامی، ظرفیت حمل جریان، ویژگی های زمان-جریان، ساختار مکانیکی و استانداردهای تست ایمنی تعریف می کند. برای شبکه‌های توزیع سه فاز صنعتی 415 ولت، پیوندهای فیوز جریان بالا باید هر دو الزامات اضافه بار ضربه آهسته و قطع اتصال کوتاه آنی را برآورده کنند تا از تجهیزات گران‌قیمت پایین‌دست برق محافظت کنند.

فیوزهای پلاستیکی سنتی با عیوب آشکاری در محیط‌های صنعتی با جریان بالا مواجه هستند، از جمله مقاومت حرارتی ناکافی، پایانه‌های تماس شل و ظرفیت شکست محدود. ساختار سرامیکی پیچ و مهره ای که توسط این محصول اتخاذ شده است، این نقاط درد را از طریق محفظه مقاوم در برابر دمای بالا و پایانه های اتصال مسی با روکش نقره برطرف می کند. به عنوان یک جزء حفاظتی استاندارد طراحی شده برای مدارهای ولتاژ پایین صنعتی سنگین،فیوز جریان بالا 415 ولت IEC 60269تلورانس ابعادی و شاخص‌های عملکرد الکتریکی را برای دستیابی به قابلیت تعویض بین پروژه‌ای برای یکپارچه‌سازهای مهندسی یکسان می‌کند.

1.1 دو ماژول طراحی عملکردی اصلی

• ماژول محفظه عایق سرامیکی: مواد سرامیکی با آلومینا بالا انبساط قوس در هنگام قطع خطا را مسدود می کند، با پایداری حرارتی عالی برای جلوگیری از تغییر شکل پوسته تحت بار جریان نامی بلند مدت.
• ماژول ترمینال رسانا متصل به پیچ: آبکاری نقره مقاومت تماس بین فیوز و شینه را کاهش می‌دهد و افزایش دما را در نقاط اتصال در محدوده استاندارد حتی تحت عملکرد مداوم با جریان بالا کنترل می‌کند.
• ماژول عنصر ذوب داخلی: مذاب فلز کالیبره شده با منحنی مشخصه gG/gL مطابقت دارد و هماهنگی حفاظت درجه بندی شده با دستگاه های حفاظت مدار بالادست و پایین دست را به دست می آورد.

1.2 ارزش مطابقت با استاندارد IEC 60269

محصولاتی که به طور کامل تست نوع IEC 60269 را گذرانده اند می توانند در پروژه های صنعتی در سراسر بازارهای اروپا، آسیای جنوب شرقی و استرالیا بدون گواهینامه ایمنی مکرر مستقر شوند. این استاندارد تست‌های دقیق، قطع اتصال کوتاه و ارتعاش مکانیکی را برای از بین بردن خطرات پنهان مانند نشت قوس، ترک پوسته و ذوب زودرس تحت جریان معمولی اعمال می‌کند. برای تیم های تدارکاتی که پروژه های تجهیزات برون مرزی را مدیریت می کنند، انطباق استاندارد یکپارچه تا حد زیادی فرآیندهای صلاحیت اجزا و پذیرش پروژه را ساده می کند.

2. جدول پارامترهای مشخصات فنی استاندارد را کامل کنید

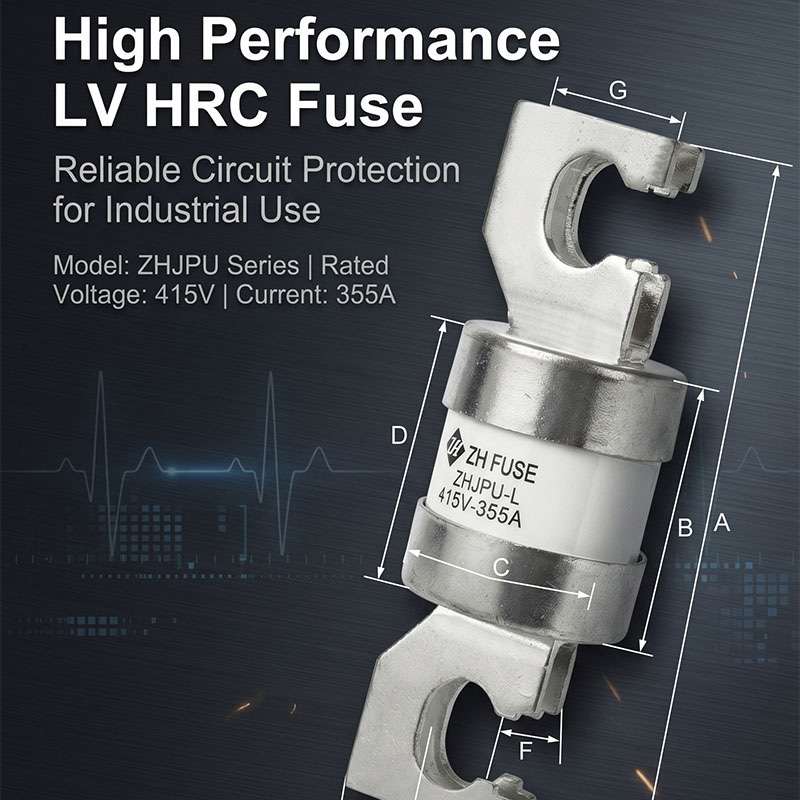

طراحی و تدارکات برق برای تکمیل تطبیق مدار و انتخاب مدل بر پارامترهای استاندارد شده واضح تکیه دارد. این سری محدوده جریان نامی از 200 آمپر تا 400 آمپر تحت ولتاژ کاری 415 ولت متناوب را با نشانگرهای مکانیکی و الکتریکی یکپارچه برای کاهش بار کاری مقایسه پارامترهای مکرر در طول طراحی پروژه پوشش می‌دهد. جدول زیر تمام مشخصات ثابت اصلی قابل اجرا در خط مدل ZHJPU-L را مرتب می کند.

2.1 منطق انتخاب مدل برای بارهای مدار مختلف

• شاخه های توزیع صنعتی سبک (200A~280A): مناسب برای تجهیزات کمکی کارخانه های کوچک، کابینت های توزیع روشنایی و پانل های کنترل کم مصرف با بار یکنواخت پایدار.
• مدارهای کنترل موتور متوسط ​​(300A~360A): با موتورهای سه فاز متوسط، سیستم های محرک نوار نقاله و حلقه های حفاظت ثانویه ترانسفورماتور منطبق است.
• مدارهای ورودی اصلی سنگین (380A~400A): برای حفاظت شینه اصلی مراکز توزیع برق بزرگ، پایانه های خروجی ژنراتور و حلقه های منبع تغذیه اصلی ماشین آلات سنگین اعمال می شود.

2.2 مزایای طراحی مشترک یکپارچه در همه درجات فعلی

هر مشخصات فعلی در این خط تولید ساختار سرامیکی یکسان و طرح ترمینال پیچ را حفظ می کند. این طراحی منسجم به پرسنل تعمیر و نگهداری اجازه می دهد تا از ابزارهای نصب و استانداردهای مدیریت قطعات یدکی یکسان استفاده کنند و از آماده سازی تجهیزات ویژه برای درجات مختلف فعلی اجتناب کنند. ضخامت ترمینال یکپارچه با روکش نقره عملکرد مقاومت تماس ثابت را در سراسر طیف کامل محصول تضمین می کند و انحراف افزایش دما ناشی از ابعاد ترمینال ناسازگار در طول کارکرد کابینت موازی طولانی مدت را حذف می کند.

3. محفظه سرامیکی و مزایای مواد ترمینال با روکش نقره

انتخاب مواد مستقیماً عمر طولانی مدت و ایمنی عملیاتی فیوزهای با جریان بالا را در محیط های صنعتی خشن تعیین می کند. فیوزهای پوسته پلاستیکی ارزان قیمت از مواد پلیمری آلی استفاده می‌کنند که در دمای بالا نرم می‌شوند و تغییر شکل می‌دهند، در حالی که پایانه‌های مسی لخت در کارگاه‌های مرطوب یا گرد و غبار به سرعت اکسید می‌شوند، مقاومت تماس را افزایش می‌دهند و باعث ایجاد گسل‌های غیرعادی در گرمای بیش از حد می‌شوند.

سیستم دو ماده ای از پوسته سرامیکی و پایانه های مسی با روکش نقره این ضعف های دوام را به طور همزمان برطرف می کند. سرامیک صنعتی با خلوص بالا در برابر دمای بالا و مداوم و بدون تغییر شکل مقاومت می کند و لایه آبکاری نقره روی پایانه های مسی اکسیداسیون هوا را برای حفظ عملکرد رسانایی پایدار برای سال ها حفظ می کند. برای سیستم‌های برق صنعتی که 24 ساعت در روز کار می‌کنند، این پیکربندی مواد فرکانس چرخه‌های بازرسی منظم و تعویض قطعات را تا حد زیادی کاهش می‌دهد.فیوز جریان بالا 415 ولت IEC 60269این راه حل مواد کامپوزیتی بالغ را برای سازگاری با محیط های کارخانه با گرد و غبار بالا، رطوبت بالا و نوسانات دمای مکرر اتخاذ می کند.

• محفظه سرامیکی: عملکرد سرکوب قوس بالا، از پاشش قوس به بیرون در هنگام قطع اتصال کوتاه جلوگیری می کند تا از خطرات آتش سوزی در کابینت های تابلو برق جلوگیری شود.
• پایانه های مسی با روکش نقره: مقاومت در برابر تماس کم، حداقل افزایش دما تحت بار نامی کامل، ضد اکسیداسیون و ضد خوردگی برای کارگاه های کارخانه های ساحلی یا شیمیایی.
• محیط خاموش کننده قوس پرکننده داخلی: انرژی قوس را فوراً در حین برش خطا جذب می کند و از ظرفیت شکست بالا بدون پارگی یا تکه تکه شدن محفظه پشتیبانی می کند.

3.1 عملکرد پایداری حرارتی در عملیات مداوم

تحت کارکرد مداوم جریان نامی کامل برای هزاران ساعت، محفظه سرامیکی ثبات ابعادی را بدون انبساط یا ترک حفظ می کند. گرمای داخلی تولید شده توسط عنصر همجوشی به طور یکنواخت از طریق دیواره سرامیکی پخش می شود و از نقاط داغ محلی که روی پوسته های فیوز پلاستیکی ظاهر می شوند جلوگیری می کند. حتی در کابینت‌های کلید بسته با تهویه طبیعی ضعیف، افزایش دمای کلی فیوز در محدوده مجاز استاندارد IEC 60269 باقی می‌ماند و خطر پیری عایق شینه مجاور ناشی از تجمع بیش از حد حرارت موضعی را از بین می‌برد.

4. ویژگی حفاظت از gG/gL و عملکرد وقفه خطا

gG و gL نشان‌دهنده ویژگی‌های حفاظت کامل برد جهانی است که توسط IEC 60269 تعریف شده است، و دو نوع خطای اصلی را پوشش می‌دهد که مدارهای برق صنعتی را تهدید می‌کند: اضافه بار خفیف طولانی‌مدت و اتصال کوتاه شدید آنی. بسیاری از فیوزهای صنعتی درجه پایین فقط از یک نوع حفاظت پشتیبانی می کنند، یا به راحتی در زیر جریان افزایشی راه اندازی موتور ذوب می شوند یا نمی توانند جریان اتصال کوتاه بزرگ را به سرعت قطع کنند.

4.1 منطق حفاظت از ضربه آهسته اضافه بار (ویژگی gL)

هنگامی که مدارها با جریان اضافه بار خفیف بین 1.3 تا 5 برابر جریان کاری نامی مواجه می شوند، عنصر ذوب شونده به تدریج با اثر تاخیری ذوب می شود. این تأخیر از دمیدن فیوز کاذب در هنگام راه‌اندازی معمولی موتور، شارژ خازن و افزایش جریان گذرا تجهیزات جلوگیری می‌کند، در حالی که در صورت ادامه بار اضافه برای مدت زمان معینی برای جلوگیری از پیری عایق کابل و آسیب گرمای بیش از حد تجهیزات، همچنان برق قطع می‌شود.

4.2 منطق حفاظت قطع اتصال کوتاه فوری (ویژگی gG)

هنگامی که جریان اتصال کوتاه شدید ناشی از اتصال کوتاه کابل، خرابی داخلی تجهیزات یا برخورد شینه رخ می دهد، مذاب داخلی فوراً تبخیر می شود و در عرض میکروثانیه یک مدار باز تشکیل می دهد. پوسته سرامیکی و پرکننده خاموش کننده قوس، قوس الکتریکی را به طور موثری سرکوب می‌کند، و به طور ایمن بخش خطا را بدون آسیب فلاش قوس به اجزای تابلو برق اطراف جدا می‌کند. ظرفیت شکست بالا تضمین می کند که فیوز می تواند جریان خطای شدید را بدون پارگی ساختاری یا پاشش مواد رسانا خاموش کند.

4.3 هماهنگی انتخابی با دستگاه های حفاظتی بالادست و پایین دست

• قطع کننده های مدار مینیاتوری، قطع کننده های مدار قالب بندی شده و کنتاکتورهای تجهیزات پایین دست را برای ایجاد هماهنگی حفاظت درجه بندی شده مطابقت می دهد.
• طراحی منحنی زمان-جریان تضمین می‌کند که فقط فیوز شاخه خطا در خلال خطاهای مدار جزئی ذوب می‌شود و از قطع برق کامل سیستم در کل کابینت توزیع جلوگیری می‌کند.
• سازگار با الزامات هماهنگی حفاظت اولیه ترانسفورماتور و ژنراتور برای سیستم های منبع تغذیه صنعتی متوسط ​​و بزرگ.

5. سناریوهای تطبیق برنامه صنعتی جهانی

توزیع برق سه فاز استاندارد 415 ولت تقریباً تمام کارخانه‌ها، صنایع انرژی و ماشین‌آلات سنگین را در سطح جهان پوشش می‌دهد و فیوز پیچ و مهره با جریان بالا با هر پیوند حفاظتی انرژی هسته در این سیستم‌ها سازگار است. تیم‌های تدارکاتی که مجموعه‌های پروژه‌های چند صنعتی را مدیریت می‌کنند از یک مدل تک جزء بهره می‌برند که نیازهای حفاظتی چندگانه تجهیزات را برآورده می‌کند، موجودی قطعات یدکی و استانداردهای آموزش تعمیر و نگهداری را در سایت‌های مختلف پروژه یکسان می‌کند.

• تابلوهای توزیع برق صنعتی و تابلو برق اصلی: به عنوان حفاظت از جریان اضافه اولیه برای شین های ورودی کابینت استفاده می شود و خطاهای اتصال کوتاه را برای محافظت از کل ساختار سیم کشی کابینت جدا می کند.
• مراکز کنترل موتور: موتورهای محرک سه فاز نوار نقاله ها، سنگ شکن ها، پمپ ها و فن ها را از فرسودگی سیم پیچ ناشی از اضافه بار روتور قفل شده یا اتصال کوتاه ترمینال محافظت کنید.
• مدارهای کمکی ژنراتور و ترانسفورماتور: در پایانه‌های خروجی مجموعه‌های ژنراتور و طرف‌های ولتاژ پایین ترانسفورماتورهای توزیع نصب می‌شوند تا جریان خطا را از انتشار به تجهیزات برق بالادست مسدود کنند.
• ماشین آلات سنگین و تجهیزات ساختمانی: برای حلقه های ورودی برق اصلی جرثقیل های بزرگ، تجهیزات اختلاط و ماشین آلات حمل و نقل معدن که تحت بارهای سنگین متغیر کار می کنند، اعمال می شود.
• تابلو برق حفاظت از مواد شیمیایی و محیطی: ساختار عایق سرامیکی در برابر گاز خورنده و فرسایش رطوبت در داخل اتاق های کنترل کارخانه های شیمیایی و کابینت تجهیزات تصفیه فاضلاب مقاومت می کند.

6. دستورالعمل های نصب و قوانین تعمیر و نگهداری عملیات روزانه

نصب صحیح پیچ و مهره و تعمیر و نگهداری معمولی به طور مستقیم چرخه سرویس اتصالات فیوز را افزایش می دهد و از خطرات ایمنی پنهان ناشی از مونتاژ نادرست یا نادیده گرفته شدن بازرسی جلوگیری می کند. همه قوانین عملیاتی از مشخصات عملیات کمکی IEC 60269 پیروی می کنند که برای پرسنل تعمیر و نگهداری برق در محل مناسب است تا بدون آموزش پیچیده حرفه ای اجرا شوند.

6.1 مشخصات نصب استاندارد پیچ ​​و مهره

• تمام سطوح تماس شینه را قبل از نصب تمیز کنید تا لایه‌های اکسید و ذرات گرد و غبار که مقاومت تماس را افزایش می‌دهند پاک کنید.
• پیچ‌های نصب را با آچارهای گشتاور کالیبره‌شده محکم کنید تا پایانه‌های شلی که باعث ایجاد نقاط داغ داغ می‌شوند، جلوگیری کنید.
• فضای نصب عمودی و افقی را در اطراف هر پیوند فیوز نگه دارید تا از اتلاف گرمای هوای طبیعی بدون مسدود شدن توسط سیم کشی کابینت اطمینان حاصل کنید.
• سطوح ترمینال با روکش نقره را به طور کامل با صفحات شینه مسی تراز کنید تا از تماس نقطه ای و خطرات گرمای بیش از حد موضعی جلوگیری کنید.

6.2 استانداردهای بازرسی و نگهداری منظم

در طول بازرسی های سه ماهه کابینت برق، کارکنان تعمیر و نگهداری باید به صورت بصری تغییر رنگ در پایانه های فیوز (نشانه ای از افزایش غیرعادی دما) را بررسی کنند. هر پیوند فیوز که تغییر رنگ پوسته، اکسیداسیون انتهایی یا تغییر شکل جزئی را نشان می‌دهد، باید بلافاصله حتی بدون ذوب شدن خطا تعویض شود. پس از قطع شدن خطای اتصال کوتاه، کل فیوز به جای تعمیر جزئی نیاز به تعویض کامل دارد، زیرا پرکننده مذاب داخلی و خاموش کننده قوس پس از فعال شدن، عملکرد حفاظتی اصلی خود را از دست می‌دهد.

مدیریت ذخیره سازی مستلزم قرار دادن فیوزهای یدکی در محیط های انبار خشک و عاری از گرد و غبار برای جلوگیری از اکسیداسیون ترمینال با روکش نقره قبل از نصب است. اجزای موجود در درازمدت باید بازرسی ظاهری بصری را قبل از تحویل به سایت‌های ساخت‌وساز انجام دهند تا محصولات دارای خراش سطحی یا نقص پوسته سرامیکی را فیلتر کنند.
