سوئیچ قطع کردن

2، رده 1: پایه فیوز (قطعه پشتیبانی کننده فیوز)

مدل نمایندگی: سری NH00 (160A، 500V/690V)

موقعیت: دستگاه پشتیبانی/تعویض فیوز خالص، مکانیزم سوئیچ را یکپارچه نمی کند، باید به همراه سوئیچ چاقویی یا سوئیچ سطح بالاتر استفاده شود.

ویژگی ها: ساختار نصب فیوز نوع چاقویی، نصب بدون ابزار ریلی DIN 35 میلی متری، پنجره مشاهده شفاف آبی برای مشاهده لحظه ای وضعیت فیوز، پوسته پلاستیکی مهندسی مقاوم در برابر شعله.

کاربرد: نصب و تعویض سریع فیوزها در کابینت‌های توزیع ولتاژ پایین و جعبه‌های کنترل الکتریکی که به عنوان نقاط حفاظت اضافه بار/اتصال کوتاه برای مدارها عمل می‌کنند.

3، دسته 2: کلید ایزوله نوع فیوز (گروه فیوز سوئیچ ایزوله)

«روشن/خاموش+ایزولاسیون+محافظت فیوز» را در یک واحد ادغام کنید، مدارها را در شرایط بی باری یا باری وصل کنید، حمل کنید و قطع کنید و از طریق فیوزها حفاظت اضافه بار/مدار کوتاه را فراهم کنید. هنگامی که سوئیچ باز می شود، یک نقطه شکست واضح قابل مشاهده برای اطمینان از ایمنی نگهداری تشکیل می شود. بر اساس ساختار و سری به دو دسته تقسیم می شود:

سری 3.1 HR6 (نوع تیغه/نوع باز)

مدل نماینده: HR6-160/30 (160A, 660V, 50Hz)

موقعیت: گروه فیوز سوئیچ ایزوله نوع چاقوی بازکن کلاسیک، با ساختار بصری و نگهداری آسان.

ویژگی ها: ساختار روشن/خاموش سوئیچ چاقو، کنتاکت های مسی با روکش نقره، عملکرد دستگیره بالایی، سیم کشی شش ترمینال (یکی در داخل و یک خروجی در هر فاز)، نصب پانل پیچ.

کاربرد: سوئیچ اصلی یا کلید انشعاب توزیع صنعتی/تجاری، حفاظت و جداسازی شاخه موتور.

سری 3.2 HR17 (مژولار بسته، سری اصلی)

مدل های نمایندگی: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

موقعیت: سوئیچ ایزوله نوع فیوز محصور مدولار، درجه بندی شده بر اساس جریان نامی، پوشش مورد نیاز جریان متوسط ​​تا بالا از 100A تا 630A، سری اصلی خط تولید است.

ویژگی های مشترک: عملکرد دسته/دسته بالا عریض، پنجره مشاهده آبی (نیمه) شفاف بدون نیاز به باز کردن درپوش برای بررسی هسته مذاب، ایزولاسیون نقطه شکست قابل مشاهده، پوسته پلاستیکی مهندسی مقاوم در برابر شعله، پشتیبانی از ریل 35 میلی متری DIN یا پانل پیچ/شیشه، سازگاری با مدل های پهن باند 50/60 هرتز (s).

تقسیم بر جریان:

HR17-100 (100A): انشعاب جریان کوچک و متوسط، دو نسخه دستگیره فلیپ یا کشو، مناسب برای حفاظت از شاخه های جعبه های توزیع / کابینت های کنترل.

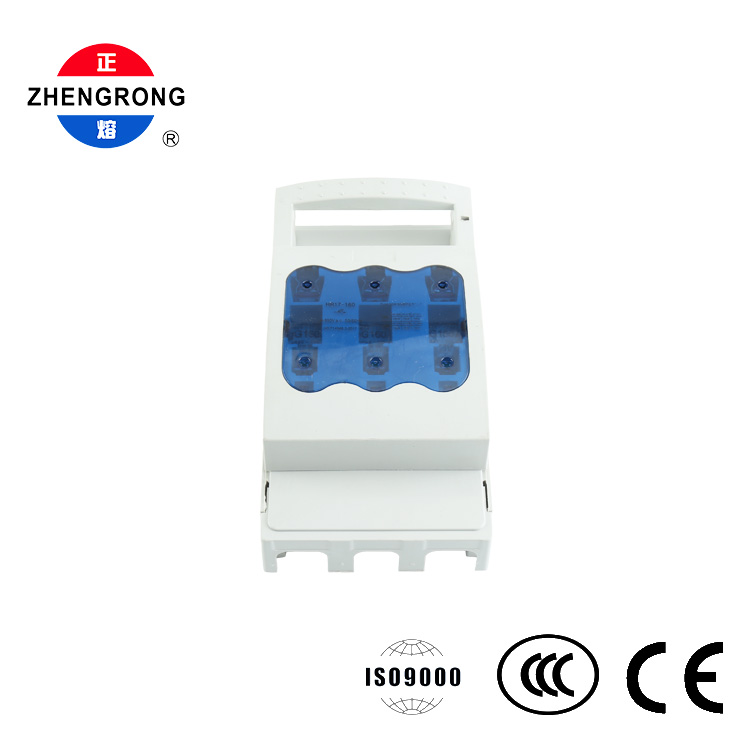

HR17-160 (160A): مناسب برای مدارهای اصلی/شاخه جریان کوچک و متوسط، از نصب ریل پشتیبانی می کند و برای حفاظت از قدرت موتور و مکانیکی مناسب است.

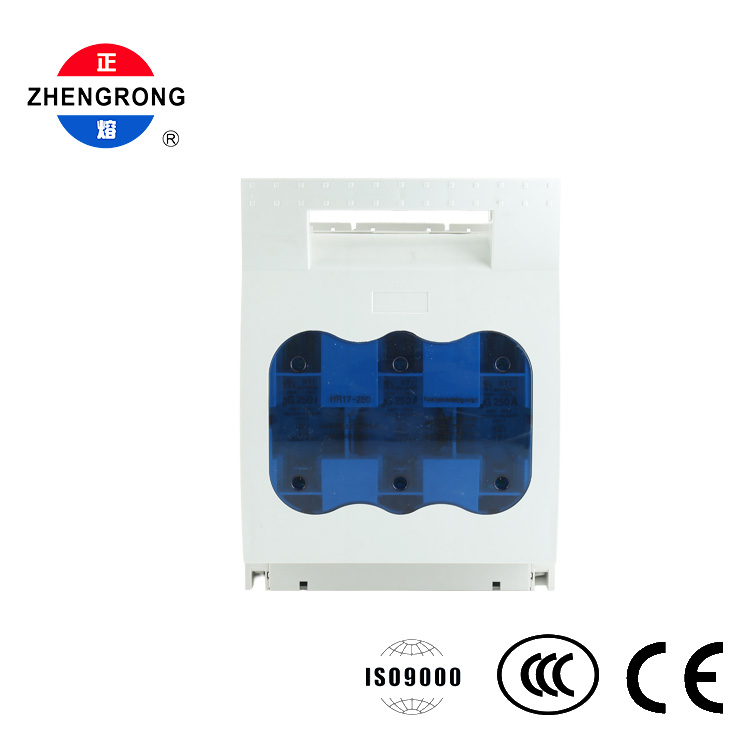

HR17-250 (250A): مدار جریان متوسط، پنجره قوس سه گانه، مناسب برای توزیع برق در کارگاه های کارخانه و ساختمان های تجاری؛

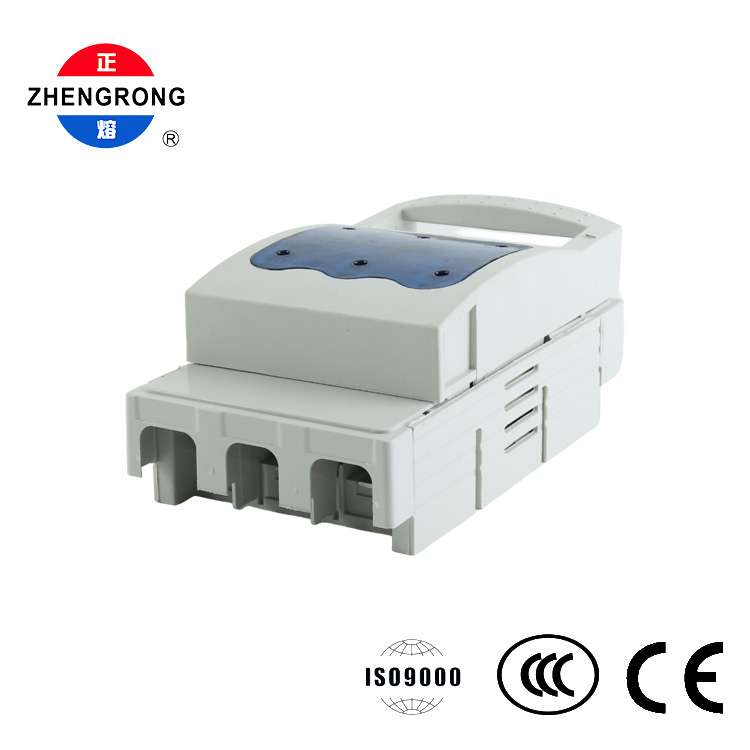

HR17-400 (400A): مدار اصلی جریان بالا، پنجره سه قوس، مناسب برای کلید اصلی کابینت توزیع برق؛

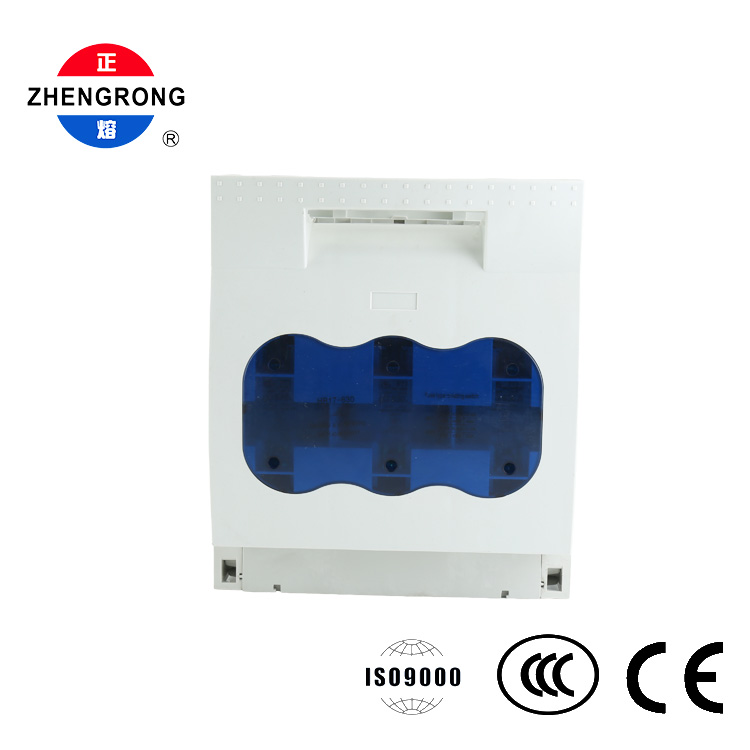

HR17-630 (630A): مدار اصلی با جریان فوق العاده بالا، پوسته ضد شعله PA66، قطعات داخلی میله مسی، مناسب برای کاربردهای سنگین مانند تابلو برق ولتاژ پایین و کابینت های جبران خازن.

کاربرد: کابینت های توزیع برق کارخانه، تابلو برق ولتاژ پایین، مراکز کنترل موتور (MCC)، حفاظت از مدار اصلی و انشعاب برای ساختمان های تجاری/بیمارستان ها/مراکز داده، قطع برق و حفاظت از اتصال کوتاه برای تجهیزات بزرگ.
